Name: Bảng điều khiển LCD phổ quát HDMI 1024 * 600
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 50P 1024 600
Price: 251.00 USD
Availability: InStock

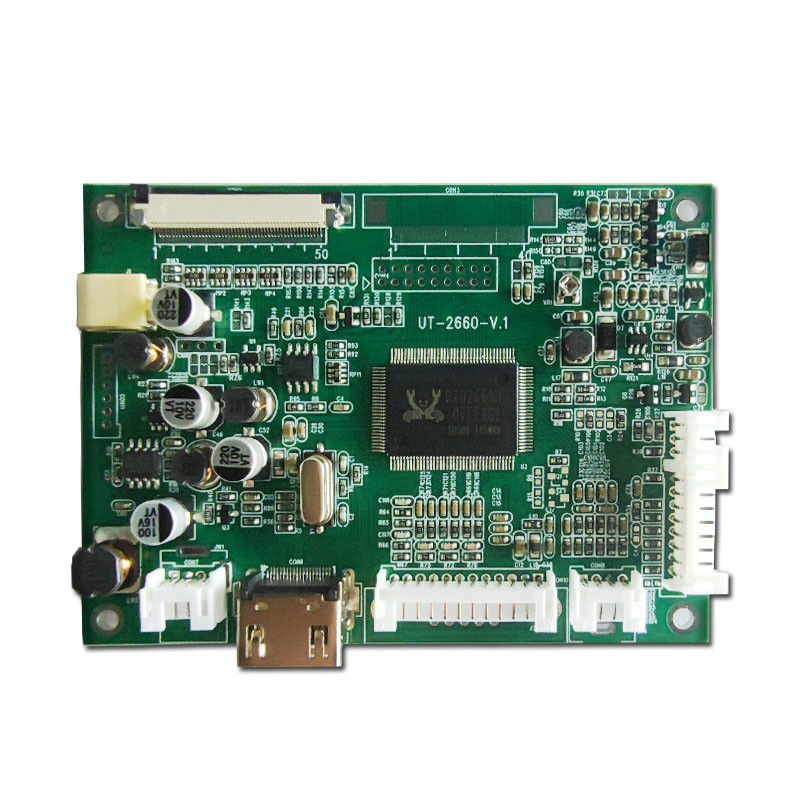

Bảng điều khiển LCD phổ quát HDMI 1024 * 600

Chi tiết sản phẩm

Nguồn gốc: Hàng Châu, Trung Quốc

Hàng hiệu: ZOYO

Chứng nhận: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Số mô hình: 2660 50P 1024 600

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: $2~$500 per piece

chi tiết đóng gói: Tùy chỉnh

Thời gian giao hàng: 3-5 ngày làm việc

Điều khoản thanh toán: L/C, D/A, D/P, T/T, Paypal

Khả năng cung cấp: 5k-20k miếng mỗi ngày

Nhận được giá tốt nhất

Ứng dụng cho thiết bị điện tử tiêu dùng

Image Alta Tên: Universal LCD Driver Board với HDMI, TFT Controller Board, HDMI Controller Board, LCD Driver Board

Từ khóa: Universal LCD Driver Board với HDMI, TFT Controller Board, HDMI Controller Board

Phạm vi ứng dụng

Đối với TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Đối với LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.,HJ080IA - 01F, TM080TDH01, TM080TDHG01 để kiểm tra các bảng điều khiển mô-đun hiển thị LCD độ nét cao 50 - PIN.

Mô tả chức năng sản phẩm

Nó có khả năng nhận đầu vào tín hiệu video như HDMI, VGA và CVBS.
Điện vào là DC + 12V.
Nó có một hoạt động OSD đa chức năng.
Có chức năng điều khiển từ xa tùy chọn.
Nó có thể tự động tắt khi không có tín hiệu.

Tiêu chuẩn đầu vào tín hiệu

HDMI: (Phần 1.2 chung)
VGA: 1024 * 600 (với tỷ lệ làm mới dao động từ 60 đến 75)
CVBS: 1.0Vp - p75Ω

Môi trường làm việc

Nhiệt độ làm việc: Từ - 10 °C đến + 60 °C.
Độ ẩm làm việc: 90%RH (không có ngưng tụ).

CON8 ((CVBS sigbal đầu vào)
	Số pin	Định nghĩa		Mô tả
	1	CVBS2		A V 2 tín hiệu đầu vào
	2	GND		Đất
	3	CVBS1		AV1 tín hiệu đầu vào
	4	GND		Đất
CON10 ((VGA) trong p u t ) 12PIN/2.0
Số pin			Định nghĩa		Mô tả
1			GND		-
2			VS		Tín hiệu đồng bộ trường
3			HS		Tín hiệu đồng bộ đường dây
4			GND		-
5			R+		Đỏ
6			GND		Đất
7			G+		Nhãn xanh+
8			GND		+Đất
9			B+		tín hiệu xanh +
10			GND		Đất
11			SDA		Các kênh I2C
12			SCL		Các kênh I2C

CON6 ((HDMI trong p u t ) giao diện
Số pin	Định nghĩa	Mô tả
1	Dữ liệu TMDS 2+
2	Dữ liệu TMDS Vệ trường
3	Dữ liệu TMDS 2-
4	Dữ liệu TMDS 1+
5	Dữ liệu TMDS Vệ trường
6	Dữ liệu TMDS 1-
7	Dữ liệu TMDS 0+
8	Dữ liệu TMDS Vệ trường
9	Dữ liệu TMDS
10	TMDS Clock+
11	TMDS Clock Vệ trường
12	Đồng hồ TMDS -
13	CEC
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	Điện thấm nóng Khám phá

Độ phân giải hỗ trợ tối đa:	1024*600	Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V	Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)

Độ phân giải hỗ trợ tối đa:	1024*600
Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V
Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)
