Name: TFT Controller Board HDMI sang LVDS Converter
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.9 (100 reviews)

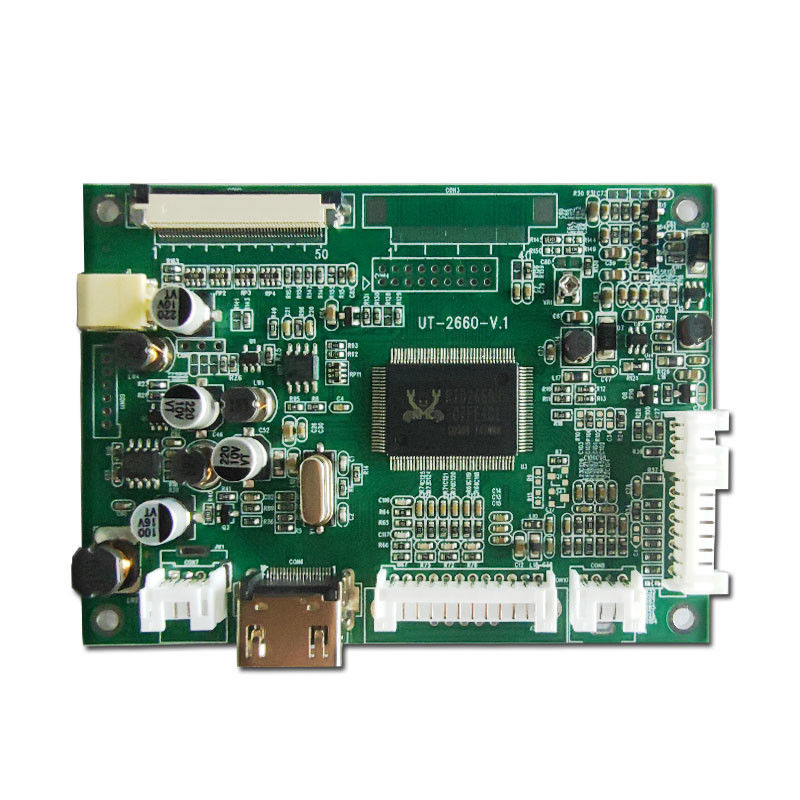

TFT Controller Board HDMI sang LVDS Converter

Chi tiết sản phẩm

Nguồn gốc: Hàng Châu, Trung Quốc

Hàng hiệu: ZOYO

Chứng nhận: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Số mô hình: 2660 50P 800 480

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: $2~$500 per piece

chi tiết đóng gói: Tùy chỉnh

Thời gian giao hàng: 3-5 ngày làm việc

Điều khoản thanh toán: L/C, D/A, D/P, T/T, Paypal

Khả năng cung cấp: 5k-20k miếng mỗi ngày

Nhận được giá tốt nhất

Ứng dụng cho thiết bị điện tử tiêu dùng

Image Alta Tên: Thẻ điều khiển TFT, LVDS sang HDMI, Nhà cung cấp trình điều khiển HDMI, HDMI sang chuyển đổi LVDS

Từ khóa: Thẻ điều khiển TFT, LVDS sang HDMI, Nhà cung cấp trình điều khiển HDMI, HDMI sang chuyển đổi LVDS

Phạm vi áp dụng
Đối với TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. Đối với LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Kết nối với EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01TM080TDHG01 để kiểm tra bảng điều khiển mô-đun hiển thị LCD độ nét cao 50 - PIN.
Mô tả chức năng sản phẩm
Nó hỗ trợ đầu vào các tín hiệu video như HDMI, VGA và CVBS. Đầu vào điện là DC + 12V. Nó có khả năng hoạt động OSD đa chức năng. Có chức năng điều khiển từ xa tùy chọn.Nó có thể tự động tắt khi không có tín hiệu.
Tiêu chuẩn đầu vào tín hiệu
HDMI: (Phần 1.2 chung) VGA: 800 * 480 (với tốc độ làm mới từ 60 đến 75) CVBS: 1.0Vp - p75Ω
Môi trường làm việc

Nhiệt độ làm việc: Từ - 10 °C đến + 60 °C. Độ ẩm làm việc: 90%RH (không ngưng tụ).

CON8 ((CVBS sigbal đầu vào)
	Số pin	Định nghĩa		Mô tả
	1	CVBS2		A V 2 tín hiệu đầu vào
	2	GND		Đất
	3	CVBS1		AV1 tín hiệu đầu vào
	4	GND		Đất
CON10 ((VGA) trong p u t ) 12PIN/2.0
Số pin			Định nghĩa		Mô tả
1			GND		-
2			VS		Tín hiệu đồng bộ trường
3			HS		Tín hiệu đồng bộ đường dây
4			GND		-
5			R+		Đỏ
6			GND		Đất
7			G+		Nhãn xanh+
8			GND		+Đất
9			B+		tín hiệu xanh +
10			GND		Đất
11			SDA		Các kênh I2C
12			SCL		Các kênh I2C

CON6 ((HDMI trong p u t ) giao diện
Số pin	Định nghĩa	Mô tả
1	Dữ liệu TMDS 2+
2	Dữ liệu TMDS Vệ trường
3	Dữ liệu TMDS 2-
4	Dữ liệu TMDS 1+

Độ phân giải hỗ trợ tối đa:	800*480	Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V	Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)

Độ phân giải hỗ trợ tối đa:	800*480
Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V
Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)
