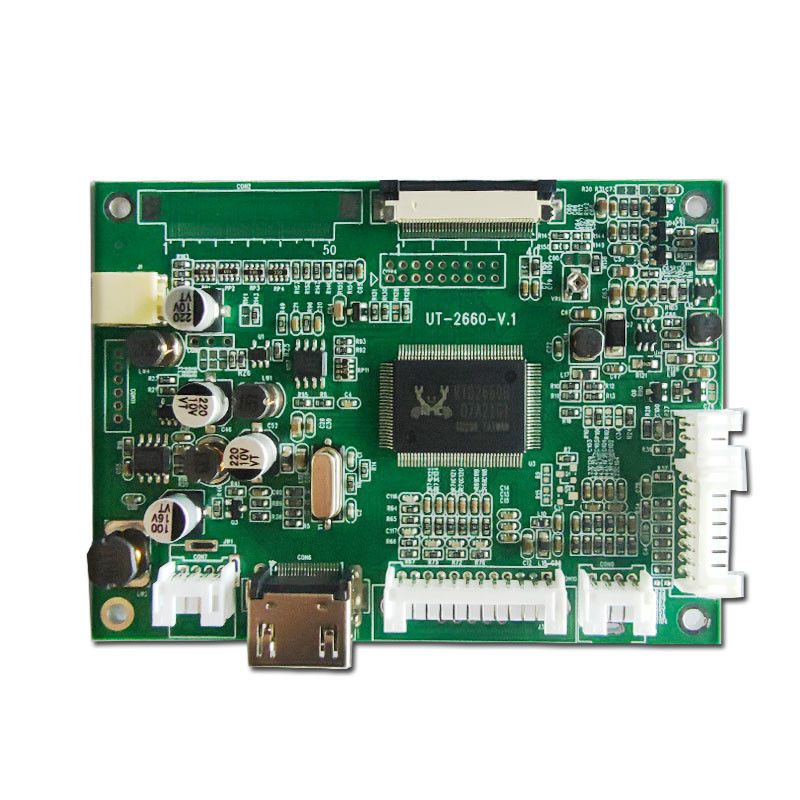

Name: Bảng điều khiển TFT HDMI đến LVDS TTL với đầu vào điện DC 12V
Brand: ZOYO
SKU: 2660 40P 1024 768
Price: 2 USD
Availability: InStock
Rating: 4.7 (161 reviews)

Bảng điều khiển TFT HDMI đến LVDS TTL với đầu vào điện DC 12V

Chi tiết sản phẩm

Nguồn gốc: Hàng Châu, Trung Quốc

Hàng hiệu: ZOYO

Chứng nhận: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Số mô hình: 2660 40P 1024 768

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: $2~$500 per piece

chi tiết đóng gói: Tùy chỉnh

Thời gian giao hàng: 3-5 ngày làm việc

Điều khoản thanh toán: L/C, D/A, D/P, T/T, Paypal

Khả năng cung cấp: 5k-20k miếng mỗi ngày

Nhận được giá tốt nhất

Ứng dụng cho thiết bị điện tử tiêu dùng

Tên sản phẩm trong Image Alta: TFT Driver Board, HDMI Board, HDMI Driver, LCD Driver Board với HDMI

Từ khóa: HDMI Board, HDMI Driver, LCD Driver Board với HDMI
Phạm vi ứng dụng

Nhiệt độ làm việc: Từ - 10 °C đến + 60 °C.
Độ ẩm làm việc: 90%RH (không có ngưng tụ).
Môi trường làm việc
HDMI: (Nói chung là phiên bản 1.2)
VGA: 1024 * 768 (với tỷ lệ làm mới dao động từ 60 đến 75)
CVBS: 1.0Vp - p75Ω
Thông số kỹ thuật đầu vào tín hiệu
Nó có thể nhận đầu vào tín hiệu video bao gồm HDMI, VGA và CVBS.
Điện vào là DC + 12V.
Nó có tính năng vận hành OSD đa chức năng.
Có chức năng điều khiển từ xa tùy chọn.
Nó tự động tắt khi không có tín hiệu.
Mô tả chức năng sản phẩm
Đối với TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Đối với LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 để kiểm tra các bảng điều khiển mô-đun hiển thị LCD 40 PIN độ nét cao.

CON8 ((CVBS sigbal đầu vào)
	Số pin	Định nghĩa		Mô tả
	1	CVBS2		A V 2 tín hiệu đầu vào
	2	GND		Đất
	3	CVBS1		AV1 tín hiệu đầu vào
	4	GND		Đất
CON10 ((VGA) trong p u t ) 12PIN/2.0
Số pin			Định nghĩa		Mô tả
1			GND		-
2			VS		Tín hiệu đồng bộ trường
3			HS		Tín hiệu đồng bộ đường dây
4			GND		-
5			R+		Đỏ
6			GND		Đất
7			G+		Nhãn xanh+
8			GND		+Đất
9			B+		tín hiệu xanh +
10			GND		Đất
11			SDA		Các kênh I2C
12			SCL		Các kênh I2C

CON6 ((HDMI trong p u t ) giao diện
Số pin	Định nghĩa	Mô tả
1	Dữ liệu TMDS 2+
2	Dữ liệu TMDS Vệ trường
3	Dữ liệu TMDS 2-
4	Dữ liệu TMDS 1+

Độ phân giải hỗ trợ tối đa:	1024*768	Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V	Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)

Độ phân giải hỗ trợ tối đa:	1024*768
Đầu vào tín hiệu:	HDMI,VGA,CVBS
Đầu vào nguồn:	DC +12V
Nhiệt độ hoạt động:	-10℃~+60℃
độ ẩm làm việc:	90%RH (không ngưng tụ)
